五軸加工中心有x,y,z,a,c五個軸，xyz和ac軸形成五軸聯動加工，擅長空間曲面加工，異型加工，鏤空加工，打孔，斜孔，斜切等。cnc五軸加工中心有高效率、高精度的特點，工件一次裝夾就可完成復雜的加工，能夠適應像汽車零部件、飛機結構件等現代模具的加工。

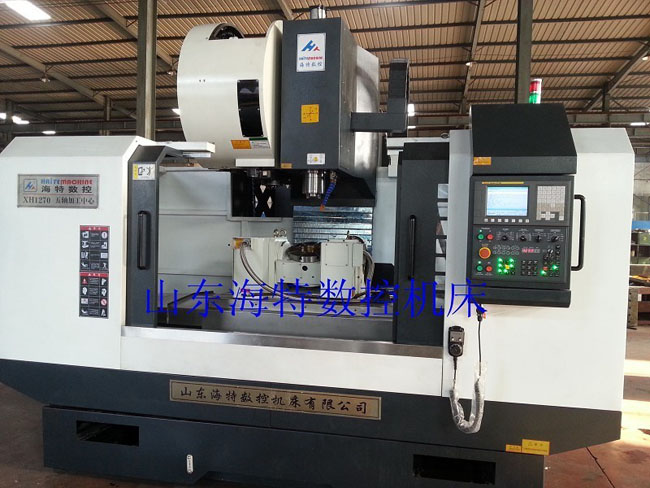

1270cnc五軸加工中心主要技術參數：
|
ITEM項目 |
單位 |
XH1270 |
|
X軸行程 |
mm |
1200 |
|
Y軸行程 |
mm |
700 |
|
Z軸行程 |
mm |
600 |
|
主軸鼻端至工作臺距離 |
mm |
120-720 |
|
主軸中心至立柱導軌距離 |
mm |
675 |
|
三軸切削進給速度 |
mm/min |
1-4000/1-6000 |
|
工作臺尺寸 |
mm |
1300*700 |
|
工作臺*大承重 |
kg |
600/800 |
|
工作臺T型槽數/寬度/間距 |
5/18/90 |
|
|
主軸轉速范圍 |
r/min |
6000/8000 |
|
主軸伺服電機功率 |
kw |
11 |
|
主軸孔錐度 |
BT40/BT50 |
|
|
主軸直徑 |
mm |
150 |
|
定位精度 |
mm |
±0.005mm |
|
重復定位精度 |
mm |
±0.0075mm |
|
機床重量（約） |
kg |
±10000 |
|
外形尺寸(長*寬*高） |
mm |
±3450/2450/2700 |

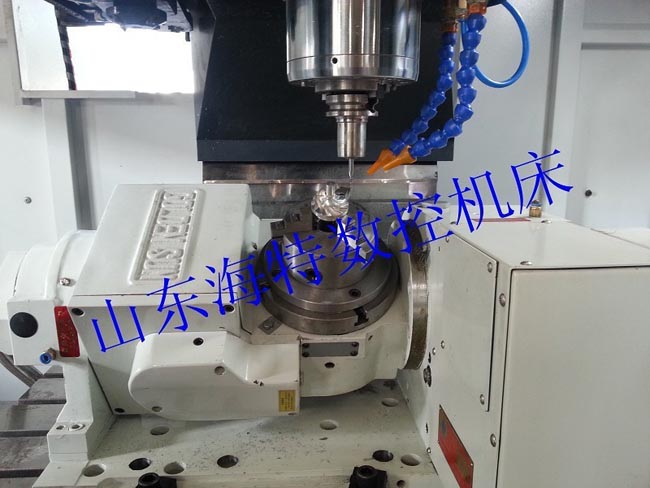

1270cnc五軸加工中心第五軸技術參數：
|
型號 |
CNCT-250 |
|
盤面直徑 （mm） |
250 |
|
垂直中心高 |
225 |
|
垂直全高 |
365 |
|
*小分割單位 |
0.001° |
|
標準可傾斜角度 |
-20°-- 110° |
|
旋轉軸分割精度 |
15″ |
|
旋轉軸重復精度 |
4″ |
|
傾斜軸分割精度 |
60″ |
|
每分鐘*大轉速 旋轉軸 rpm |
16.7 |
|
每分鐘*大轉速 旋轉軸 rpm |
8.3 |
|
重量 |
270 kg |
|
A軸電機功率 |
1.5KW |
|
C軸電機功率 |
1.5KW |
可根據客戶要求專業設計開發數控設備及加工中心,產品的配置不同價格也不同

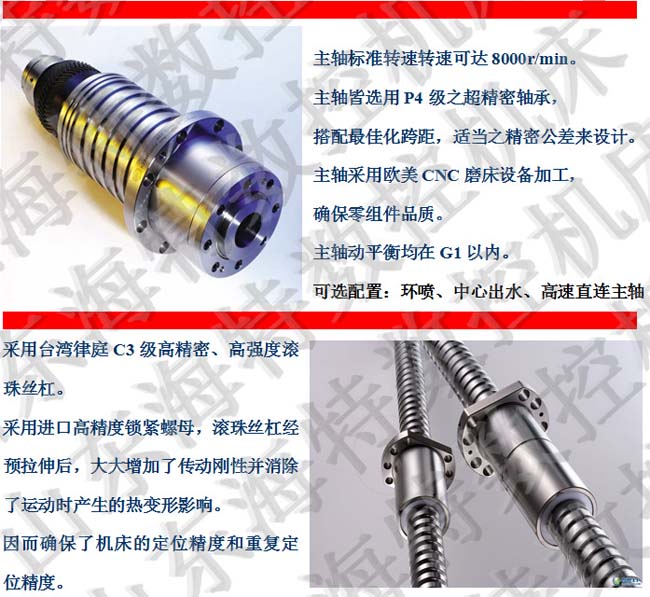

一、選用臺灣健椿隆主軸和臺灣津廷絲桿

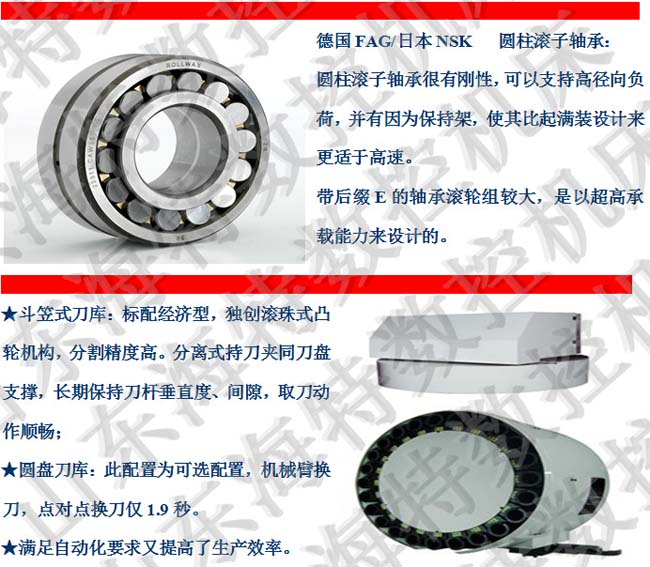

二、德國FAG/日本NSK軸承

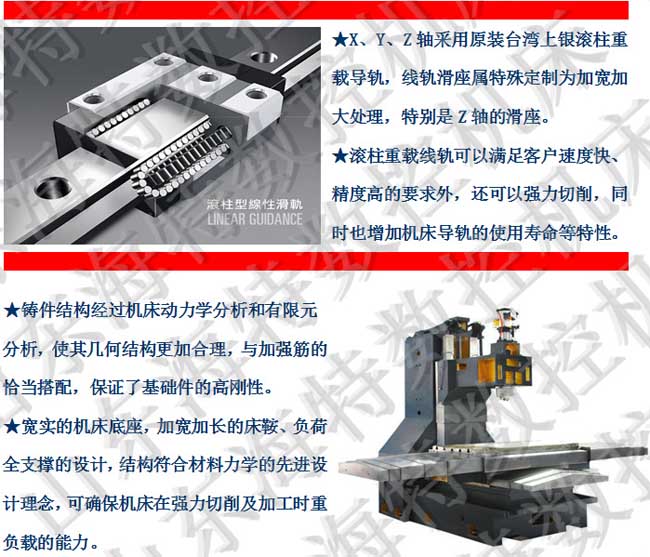

三、采用原裝臺灣上銀45MM滾柱重載型導軌
聯系我們將獲得*新1270cnc五軸加工中心價格、視頻及技術方案，咨詢15725685099
