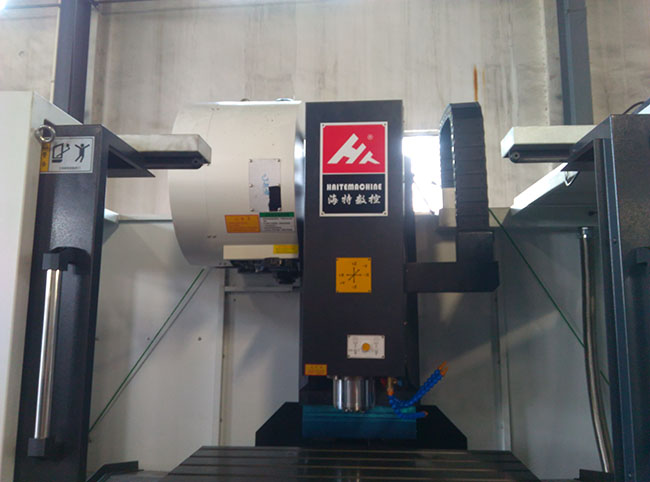

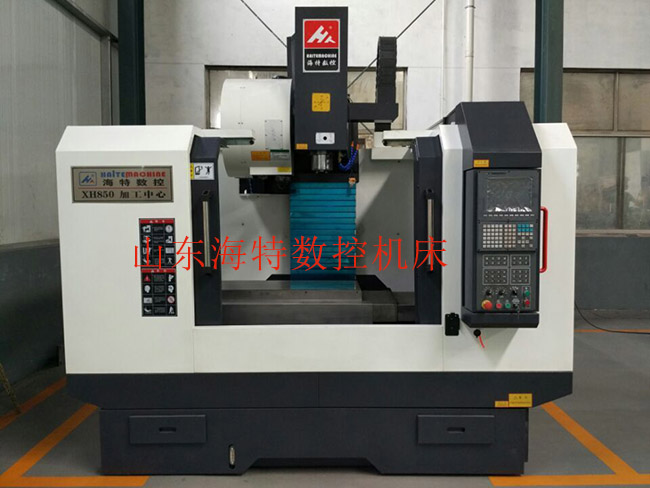

XH850硬規加工中心

XH850硬規加工中心設計：
X、Y、Z軸進給均采用硬軌道設計，其中Y向?qū)к墳樗能壍溃êo助導軌）機床導軌三軸導軌滑動面均經高頻淬火處理，再經精研磨，皆配合氟素樹脂TURCITEB并使每一處貼面均受完全潤滑，大大增加了機床導軌的使用壽命同時也增加了機床精度的穩定性。

XH850硬規加工中心技術參數：

機型	XH850E	XH850L
X坐標行程   (mm)	800	900
Y坐標行程   (mm)	500	500
Z坐標行程   (mm)	500	500
工作臺規格（長×寬） (mm)	1000×500	1060×500
工作臺*大載重	500	600
主軸中心線到立柱正面導軌距離	575	575
主軸端面至工作臺上平面距離	120～620	120～620
X、Y、Z切削進給量(mm/min)	1-4000	1-4000
X、Y、Z快速進給速度(m/min)	16	16
主軸轉速范圍 (r/min)	50～8000	50～8000
主軸錐孔	BT40/BT50	BT40/BT50
主軸電機(kw)	7.5/11	7.5/11
X、Y、Z伺服電機（kw）	2.3/2.3/2.3	2.3/2.3/2.3
工作臺T型槽槽數×槽寬×槽距	5/18/100	5/18/100
重復定位精度(300mm)	+ 0.005	+ 0.005
定位精度    (300mm)	+ 0.0075	+ 0.0075
使用源氣壓力(MPa)	0.6-0.8	0.6-0.8
機床輪廓（L×W×H）(mm)	2950*2200	3050*2250
機床重量 (kg)	5800	6200

XH850硬規加工中心配置：
FANUC操作系統 （高速高精、四軸聯動）
1.臺灣 主軸（皮帶式傳動）
2.臺灣 絲桿 （C3級）
3.硬軌：Y向4軌，滑動面貼塑（硬度55°以上）
4.硬軌（可重切削）
5.德國FAG/日本NSK軸承     （P4級）
6.臺灣圓盤刀庫  （容量24T）
7.電器箱冷熱交換器
8.自動潤滑系統
9.冷卻水泵
11.XYZ三軸護罩
12.工件冷卻兩水一氣
13.三色警示燈
14.地基螺絲及墊塊
15.操作機維護使用手冊
16.RS232、CF卡與USB接口
17. 立體封閉式防護
可根據客戶要求專業設計開發，產品的配置不同價格也不同，請買前咨詢好 確定是要硬軌還是線軌，對系統的要求， 對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等！
