    五軸加工中心特點有哪些

    發布時間:2015-04-01點擊次數:
        所謂五軸加工這里是指在一臺機床上至少有五個坐標軸(三個直線坐標和兩個旋轉坐標),而且可在計算機數控(CNC)系統的控制下同時協調運動進行加工。

            繞X軸旋轉為A軸

      繞Y軸旋轉為B軸

      繞Z軸旋轉為C軸

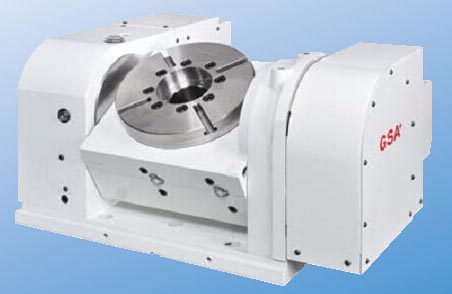

    五軸加工中心第五軸
    五軸加工中心第五軸

        常見五軸加工中心的介紹:立式五軸加工中心、臥式五軸加工中心

      立式五軸加工中心,這類加工中心的回轉軸有兩種方式,一種是工作臺回轉軸。設置在床身上的工作臺可以環繞X軸回轉,定義為A軸,A軸一般工作范圍+30度至-120度。工作臺的中間還設有一個回轉臺,在圖示的位置上環繞Z軸回轉,定義為C軸,C軸都是360度回轉。這樣通過A軸與C軸的組合,固定在工作臺上的工件除了底面之外,其余的五個面都可以由立式主軸進行加工。A軸和C軸*小分度值一般為0.001度,這樣又可以把工件細分成任意角度,加工出傾斜面、傾斜孔等。

      優點:主軸的結構比較簡單,主軸剛性非常好,制造成本比較低。

      缺點:工作臺不能設計太大,承重也較小,特別是當A軸回轉大于等于90度時,工件切削時會對工作臺帶來很大的承載力矩。

      另一種是依靠立式主軸頭的回轉。主軸前端是一個回轉頭,能自行環繞Z軸360度,成為C軸,回轉頭上還帶可環繞X軸旋轉的A軸,一般可達±90度以上,實現上述同樣的功能。

      優點:主軸加工非常靈活,采用主軸回轉的設計,保證有一定的線速度,可提高表面加工質量。這種結構非常受模具高精度曲面加工的歡迎,這是工作臺回轉式加工中心難以做到的。

      缺點:工作臺也可以設計的非常大,機身龐大,主軸的回轉結構比較復雜,制造成本也較高。

      臥式五軸加工中心,此類加工中心的回轉軸也有兩種方式,一種是臥式主軸擺動作為一個回轉軸,再加上工作臺的一個回轉軸,由主軸立、臥轉換配合工作臺分度,對工件實現五面體加工,

      優點:加工簡便靈活,主軸立式或臥轉簡單的換,制造成本低,非常實用。

      缺點:主軸剛性差,但不作聯動,適合立、臥轉換的四軸加工中心不同加工要求。

      另一種為傳統的工作臺回轉軸,設置在床身上的工作臺A軸一般工作范圍+20度至-100度。工作臺的中間也設有一個回轉臺B軸,B軸可雙向360度回轉。

      優點:轉軸也可配置圓光柵尺反饋,分度精度達到幾秒,常用于加工大型葉輪的復雜曲面。

      缺點:工作臺受限制,回轉軸結構比較復雜,價格也昂貴。

          五軸加工中心常選臺灣新代數控系統,支持五軸五聯動,山東海特加工中心銷售全國各地,歡迎來廠考察或去當?shù)乜蛻舨榭瓷綎|海特?cái)?shù)控機床使用情況,咨詢電話15725685099
