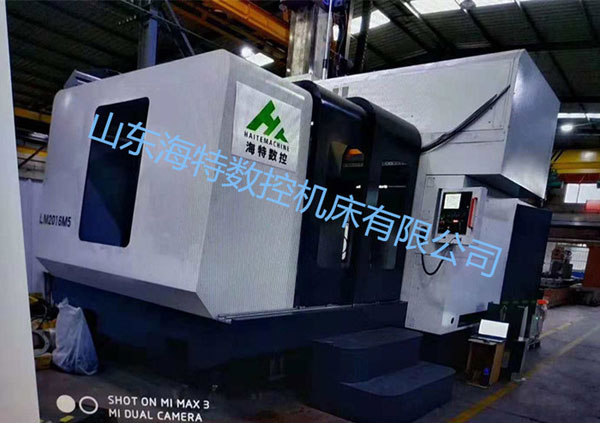

什么是龍門五面體加工中心?
五面體加工中心是一種比較特殊的加工中心,它兼有龍門加工中心和臥式加工中心的性能,這種加工中心運用的是復合式銑頭,也就是說五面體加工中心的銑頭是能夠拆卸的,通過銑頭能夠旋轉角度能加工除與工作臺接觸的面以外的面。五面體加工中心則是類似于三軸加工中心,只是它可以同時做五個面,但是它無法做異型加工,打斜孔,切割斜面等。

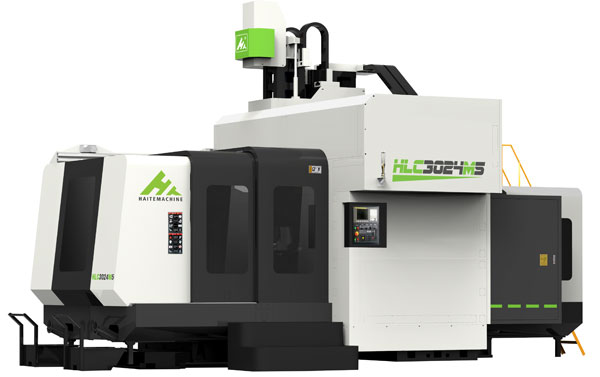

龍門五面體加工中心參數
項目名稱 |
單位 |
HLC3020/HLM3020 |
HLC3024/HLM3024 |
HLC4020/HLM4020 |
X Y Z軸行程 |
mm |
3000*2200*1000 |
3000*2600*1000 |
4000*2200*1000 |
兩立柱之間最大寬度 |
mm |
2000 |
2400 |
2000 |
主軸端面到工件臺距離 |
mm |
150-1150 |
150-1150 |
150-1150 |
Z軸切削速度 |
mm/min |
0-5000 |
0-5000 |
0-5000 |
工件臺規格(長×寬) |
mm |
3200×1600 |
3200×2000 |
4200×1600 |
最大載重 |
kg |
10000 |
10000 |
12000 |
T型槽(槽數×槽寬×槽距) |
mm |
7×22×200 |
9×22×200 |
11×22×200 |
快速位移X/Y/Z |
m/min |
16/16/12 |
16/16/12 |
16/16/12 |
主軸轉速范圍 |
r/min |
50-6000 |
50-6000 |
50-6000 |
主軸錐孔 |
type |
BT50-150 |
BT50-150 |
BT50-150 |
圓盤式/鏈式刀庫(數控銑不含刀庫) |
|
BT50-24T/32T |
BT50-24T/32T |
BT50-24T/32T |
主軸伺服電機 |
kw |
15/18.5 |
15/18.5 |
15/18.5 |
X、Y、Z軸伺服電機 |
KW |
bis40/3000 |
bis40/3000 |
bis40/3000 |
操作系統 |
|
FANUC/西門子/三菱/新代 |
|
定位精度 |
mm |
500/±0.02 |
500/±0.02 |
500/±0.02 |
重復定位精度 |
mm |
500/±0.008 |
500/±0.008 |
500/±0.008 |
氣源壓力 |
MPa |
0.8 |
0.8 |
0.8 |
電器容量 |
kW |
36 |
36 |
36 |
機床輪廓尺寸(LxWxH) |
mm |
11000*5500*5900 |
11000*5800*6000 |
13500*5500*5900 |
機床重量 |
T |
35 |
38 |
46 |

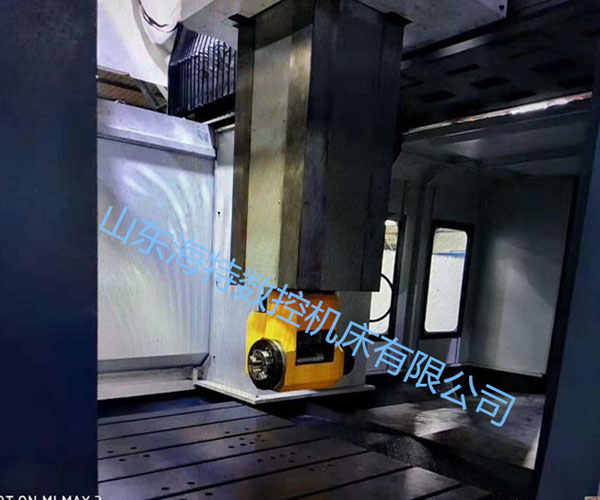

A/C立臥軸參數
名稱 |
參數 |
MVH50A(重載型)A/C立臥銑頭 |
|
可配最大功率 |
37KW |
最大扭矩 |
2000NM |
A/C軸刀柄錐度 |
BT50 |
立式最高轉速 |
4000rpm |
臥式最高轉速 |
2000rpm |
拉刀方式 |
自動 |
拉刀拉力 |
1500kgf |
傳動比 |
1:1 |
分割精度 |
5° |
定位精度 |
±2″ |
加緊方式 |
油壓 |
傳動方式 |
直聯/皮帶 |
重量 |
450kg |
五面體加工中心與五軸加工中心區別在哪?

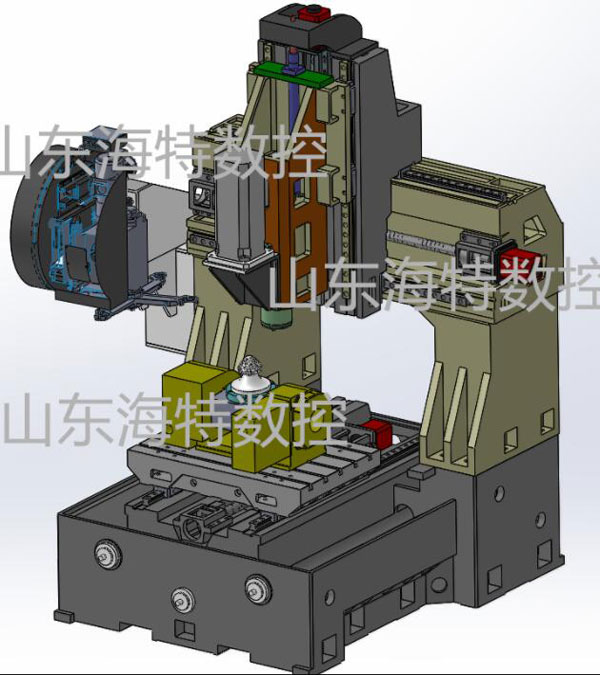

五軸加工中心實質是一臺加工中心在XYZ軸上選定兩條軸配上兩個旋轉軸,如在X、Y兩個軸上配上A、B兩條旋轉軸,Z軸也能夠配一條C軸,詳細怎樣抉擇須要看客戶的詳細請求。五軸加工中心就是有五個軸的加工中心,三條主軸兩條旋轉軸。五軸加工中心有x,y,z,a,c五個軸,xyz和ac軸形成五軸聯動加工,擅長空間曲面加工,異型加工,鏤空加工,打孔,斜孔,斜切等。
五軸加工中心和五面體加工中心除了構造不一樣之外,最重要的差別就是加工規模,五軸加工中心不只運用于航空、航天、軍事、精細器械、高精醫療裝備等行業,還普遍運用于民用行業,例如木模制作、衛浴修邊、汽車內飾件加工、泡沫模具加工、歐式作風家居、實木椅子等。五軸加工中心是一種高科技的機械加工裝備,它讓不能夠變成了能夠,所有的空間曲面、異型加工都能夠完成。
而五面體加工中心能加工的工件對比繁多,大多數時分只能加工箱體類零件,然而其具備臥式加工中心的性能,這是五軸加工中心所不具備的。
