    發那科系統850四軸加工中心

    850四軸加工中心
    VMC850四軸加工中心是在850加工中心的基礎上添加第四軸分度頭,四軸加工中心價格、四軸加工中心報價、四軸加工中心多少錢一臺、四軸加工中心型號等這些問題都是很多朋友關心的一個問題,四軸加工中心價格取決于第四軸分度頭的價格。一般第四軸廠家、型號都會影響其價格。

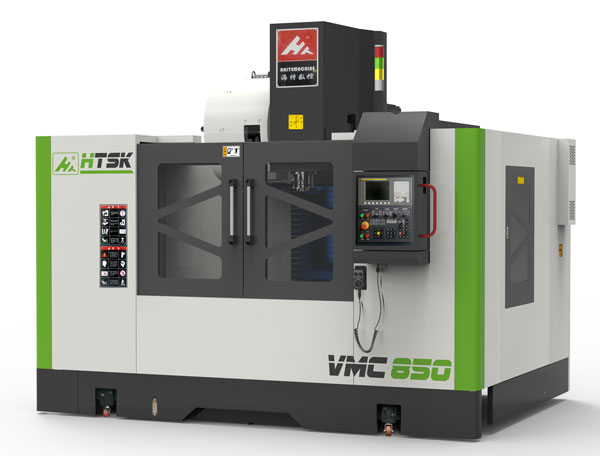

    發那科系統850四軸加工中心

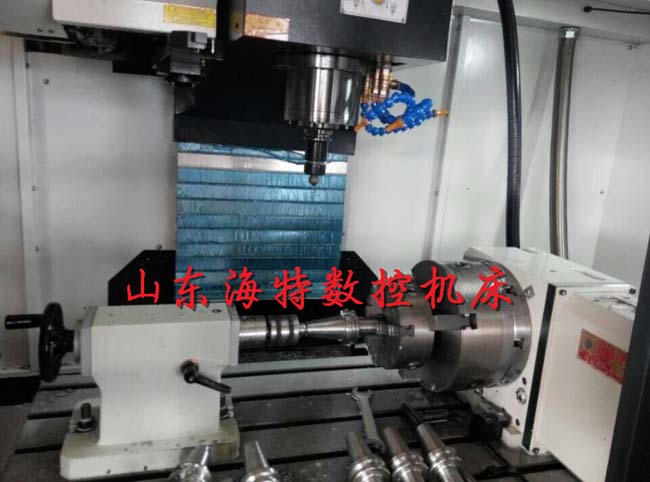

    VMC850加工中心配第四軸加手動尾座加工刀柄圖
    VMC850四軸加工中心結構:
    1、機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件全部采用高強度消失模鑄造成型技術,內部金相組織穩定,確?;A(chǔ)件的高穩定性。鑄件結構經過機床動力學分析和有限元分析,使其幾何結構*加合理,與加強筋的恰當搭配,保證了基礎件的高剛性與高強度。寬實的機床底座,箱形腔“人”字型立柱、加寬加長的床鞍、負荷全支撐的設計,結構符合材料力學的先進設計理念,可確保加工時的重負載能力。
    2、高剛性、高精密主軸:采用臺灣健椿隆主軸BT40-150mm。
    3、采用臺灣律廷C2級高精密、高強度滾珠絲杠。
    4、X、Y、Z軸采用原裝臺灣上銀滾柱線軌
    5、采用原裝臺灣圓盤圣杰機械手24把刀庫
    6、機床配有密封式導軌防護罩,有效的保護導軌和絲杠,延長其使用壽命。
    7、當機床配立體式全防護時,機床在強力切屑時保證外防護不震動。
    8、CNC控制系統采用日本發那科控制系統,系統帶有高速高精功能且支持四軸聯動。
    9、第四軸(A軸)采用臺灣CNC電腦數控分度盤含四軸電機與驅動器,四軸采取氣動(液壓)鎖緊方式,鎖緊安全可靠。
    850加工中心第四軸價格

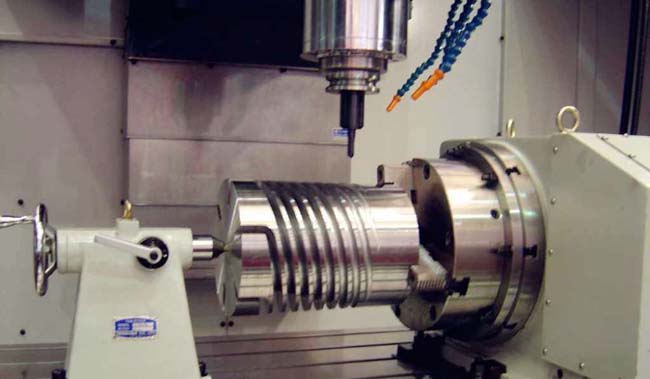

    這款是在850加工中心的基礎上增加的第四軸,實現圓柱上銑螺旋線,螺距等分的工件加工需求。
    發那科系統850四軸加工中心配置:
    ★  系統:FANUC 0i -MF,絕對值編碼器,開機不需要回零,支持四軸聯動。
    ★  主軸:臺灣健椿隆 高剛性、高精密、高速主軸單元
    ★  絲桿:臺灣律廷高精度直徑40精密3級滾珠絲杠。
    ★  軸承:日本NSK高精密滾柱絲杠專用軸承
    ★  刀庫:臺灣圣杰
    ★  打刀缸:臺灣尚品
    ★  絲杠螺母:臺灣高精密鎖緊螺母
    選配部件:
    系統:北京凱恩帝、臺灣新代 日本三菱、日本FANUC(發那科)、德國西門子等。
    刀庫:圓盤(機械手)刀庫  斗笠式刀庫
    第四軸、第五軸等。
    850四軸加工中心技術參數:
    VMC850 規   格
    X坐標行程 800 mm
    Y坐標行程 500 mm
    Z坐標行程 500mm
    工作臺規格(長×寬) 1060×500mm
    工作臺載重 600 kg
    主軸中心線到立柱正面導軌距離 575mm
    主軸端面至工作臺上平面距離 120~620mm
    X、Y、Z切削進給量 1~6000 mm/min
    X、Y快速進給速度 24m/min
    Z快速進給速度 24m/min
    主軸轉速范圍 50~8000 r/min
    主軸錐孔 BT40-150mm
    主軸電機 7.5kW
    X、Z伺服電機 bis12/2000 Z軸含有抱閘
    Y伺服電機 bis22/2000
    工作臺T型槽(槽數×槽寬×槽距) 5/18/100mm
    重復定位精度300mm ± 0.003mm
    定位精度300mm ± 0.005mm
    數控系統 FANUC 0i-MF
    使用源氣壓力 0.6-0.8 MPa
    機床輪廓尺寸(L×W×H) 2950x2280x2600mmmm
    機床重量 6600 kg
    第四軸參數:
    第四軸 CNC-250
    盤面直徑 250mm
    垂直中心高 185mm
    垂直全高 315mm
    分割精度等級 15″
    重復精度 4″
    凈重 124KG
    手動尾座 TS-A 185
    四軸電機 Bis8/3000

    一、選用臺灣健椿隆主軸和臺灣津廷絲桿

    選用臺灣健椿隆主軸和臺灣津廷絲桿
    二、德國FAG/日本NSK軸承
    德國FAG/日本NSK軸承
    三、采用原裝臺灣上銀45MM滾柱重載型導軌
    原裝臺灣上銀45MM滾柱重載型導軌

    ?
