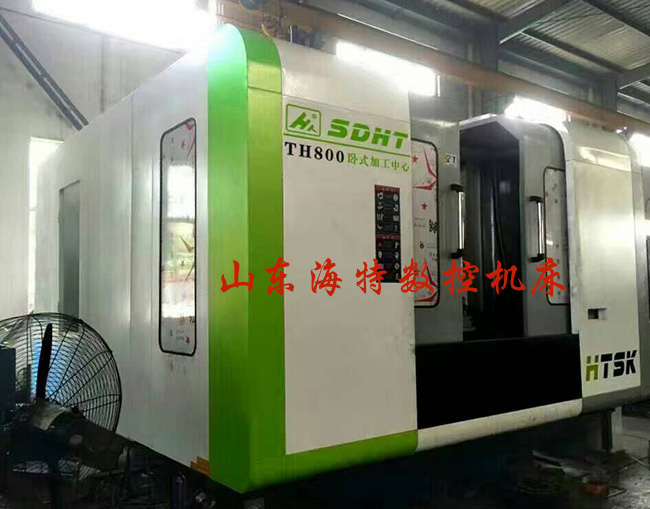

    TOM800臥式加工中心

    TOM800臥式加工中心

    TOM800臥式加工中心技術參數:
    型號 單位 TOM800
    工作臺尺寸 mm 800×800mm
    工作臺分度
    *大承重 Kg 4000kg
    工作臺T型槽   7/22/100
    X軸行程 mm 1190
    Y軸行程 mm 1020
    Z軸行程 mm 1050
    定位精度(VDI 3441) mm 300mm/+ 0.005mm
    重復精度(VDI 3441) mm 300mm/+ 0.003mm
    主軸中心線至工作臺面距離 mm 152~1172
    主軸端面至工作臺中心距離 mm 50-1100
    主軸轉速 rpm 6000
    快速位移 X,Y軸 mm/min 24
    Z軸 mm/min 24
    切削進給 mm 1-6000
    *小輸入單位 mm 0.001
    X  Z向伺服電機 N.m 22/18
    Y向伺服電機(報閘) N.m 22
    主軸伺服電機 Kw 22
    APC伺服電機 N.m 12
    刀系統  刀柄型號   BT50
    凈重 Kg 26800

    TOM800臥式加工中心配置
    日本發那科系統  臺灣譚佳回轉工作臺  主軸中心出水帶環噴   臺灣絲杠  臺灣鏈?zhǔn)降稁?nbsp; 日本NSK軸承   臺灣鎖緊螺母

    TOM800臥式加工中心主要結構及特點
    1.主要部件采用有限元分析進行優化,主要鑄鐵采用高強度鑄鐵金相組織穩定,經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
    2機床采用整體T型鑄造床身,龍門立柱,正掛箱主軸箱結構。床身內部布置三角加強筋,床身結構厚重,從而使機床得到高剛性和長久穩定的精度,
    3.高速高剛性主軸單元結合伺服主軸電機;X/Y/Z采用大扭矩伺服電機。
    4.X/Y/Z采用臺灣大直徑高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
    5.X/Y/Z三向?qū)к壊捎门_灣上銀直線導軌,精度高、速度快耐磨損或者根據客戶要求選擇硬軌道設計剛性強
